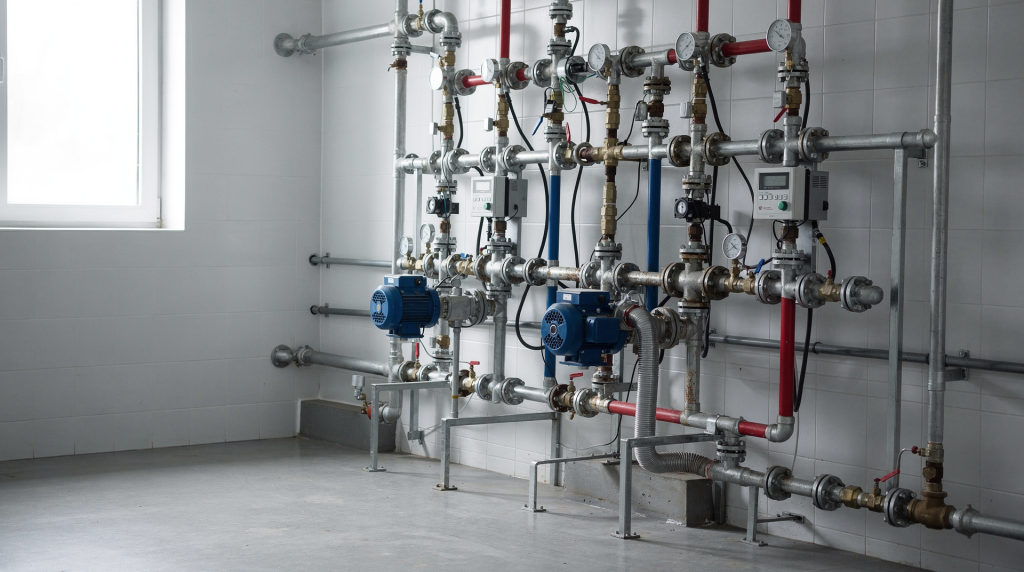

Монтаж ИТП: узлы учета и регулирования — типовые ошибки

Инженерный тепловой пункт — это не просто «комната с трубами и шкафом автоматики». В реальном объекте ИТП отвечает за то, чтобы здание получало нужное количество тепла, а счет за него был корректным и проверяемым. Именно поэтому **монтаж ИТП**, особенно **узлы учета и регулирования**, требует аккуратности на уровне проекта, сборки и пусконаладки.

На практике большинство проблем возникает не из-за «плохого оборудования», а из-за типовых ошибок: неверной обвязки, неправильного расположения датчиков, отсутствия грязевиков, плохого доступа к приборам учета, ошибок в настройке регуляторов. И почти всегда это всплывает уже после сдачи объекта — когда начинаются жалобы на недогрев, скачки температур, шум, перерасход тепла или спорные показания счетчика.

Ниже разберу, где чаще всего ошибаются при **монтаже ИТП**, как эти ошибки проявляются и что проверять до запуска.

Что входит в узел учета и регулирования ИТП

Если говорить простыми словами, в ИТП обычно есть две ключевые части:

1. Узел учета тепловой энергии — фиксирует количество полученного тепла, температуру, расход, иногда параметры по сетевой воде.
2. Узел регулирования — поддерживает нужную температуру теплоносителя в системах отопления, ГВС, вентиляции или в нескольких контурах сразу.

В зависимости от схемы это могут быть:

• пластинчатые теплообменники;
• регулирующие клапаны с приводами;
• датчики температуры и давления;
• расходомеры;
• теплосчетчик;
• насосные группы;
• фильтры, грязевики, балансировочные клапаны;
• запорная арматура;
• шкаф автоматики.

Почему именно эти узлы критичны

Потому что здесь соединяются три вещи: гидравлика, автоматика и коммерческий учет. И если хоть одна из них собрана «на глаз», проблемы появляются быстро:

• счетчик считает некорректно;
• регулятор не держит температуру;
• насосы работают в нерасчетной зоне;
• на объекте шум, вибрация и жалобы;
• эксплуатация не может нормально обслуживать узел.

Типовые ошибки при монтаже ИТП

Ниже — ошибки, которые встречаются чаще всего на объектах разного масштаба: от небольших встроенных ИТП до крупных тепловых пунктов в жилых и коммерческих зданиях.

1. Неверная схема обвязки узла учета

Начну с самой частой и дорогой ошибки — когда **узел учета тепла** смонтирован не по проекту или с «упрощениями» на объекте. На бумаге схема одна, а по факту монтажники меняют порядок элементов, сокращают участки, переставляют датчики, убирают отдельные приборы.

Что обычно делают неправильно

• ставят расходомер без требуемых прямых участков;
• меняют местами подающий и обратный трубопроводы;
• устанавливают датчики температуры без нормального контакта с теплоносителем;
• не соблюдают ориентацию расходомера;
• монтируют теплосчетчик в зоне вибрации или пульсаций.

Особо отмечу ситуацию с прямыми участками. Для электромагнитных и ультразвуковых расходомеров требования обычно такие: 10 Ду до прибора и 5 Ду после (где Ду — диаметр условного прохода). Если труба Ду50, то перед расходомером нужно минимум 500 мм прямого участка. Игнорировать это нельзя — прибор будет выдавать погрешность от 1 до 5% в зависимости от схемы. У меня на одном объекте заказчик потребовал «вписать» узел в ограниченное пространство, и мы сдвинули расходомер после поворота на 3 Ду вместо положенных 10. В итоге теплосчетчик при поверке дал отклонение 4,7%, и узел не приняла ресурсоснабжающая организация. Пришлось переваривать.

К чему это приводит

• нестабильные показания;
• ошибки учета;
• претензии со стороны ресурсоснабжающей организации;
• невозможность ввести узел в коммерческую эксплуатацию.

2. Отсутствие нормальной фильтрации перед прибором учета и регулирующей арматурой

Если перед расходомером, регулирующим клапаном или теплообменником не поставить нормальную очистку, **грязь и окалина** быстро делают свое дело. На практике это проявляется так: клапан начинает подклинивать, расходомер «плавает», автоматика не может удержать температуру.

Здесь важен комплексный подход. Одного сетчатого грязевика часто недостаточно — особенно если теплоноситель старый и система не промыта. Я рекомендую схему: сетчатый фильтр (ячейка 0,5–0,8 мм) плюс магнитный фильтр-шламоуловитель перед теплообменником, а перед регулирующим клапаном — фильтр тонкой очистки (0,3–0,5 мм). Магнитные фильтры, кстати, незаменимы на старых теплосетях — они собирают окалину, которую сетка пропускает, а она потом фрезерует седло клапана.

Что важно проверить

• есть ли грязевик до чувствительной арматуры;
• обеспечен ли доступ для прочистки;
• соответствует ли направление потока;
• предусмотрены ли дренаж и промывка.

По своему опыту добавлю: проверяйте также, не установлен ли грязевик вверх ногами. Если патрубок для слива отложений направлен вбок, а не вниз, то эффективность падает на 30–40%, потому что крупные частицы не осаждаются, а летят дальше.

3. Неправильная установка датчиков температуры

Это очень частая ошибка именно на **узлах регулирования**. Датчики ставят формально: где удобно монтажнику, а не где нужно системе.

Типовые нарушения

• датчик вставлен недостаточно глубоко;
• термопара/термосопротивление не имеет нормального теплового контакта;
• датчик стоит рядом с коленом, насосом или арматурой, где поток турбулентный;
• перепутаны подающий и обратный датчики;
• не выполнена теплоизоляция места установки.

Техническая деталь, которую часто упускают: монтажная часть гильзы должна погружаться в поток не менее чем на 2/3 внутреннего диаметра трубы, а в идеале — до центра. Если гильза короткая, датчик будет измерять температуру пристеночного слоя, а она может отличаться от ядра потока на 3–5°C. Также недопустимо просто примотать датчик к трубе — это измерение температуры стенки, а не теплоносителя. Правильный монтаж — в гильзу с термопастой.

Почему это критично

Регулятор получает искаженные данные. В итоге клапан начинает «охотиться» — постоянно открываться и закрываться, а объект получает:

• колебания температуры;
• шум;
• перерасход тепла;
• нестабильную работу ГВС и отопления.

У меня был случай: на пусконаладке регулятор температуры ГВС «раскачивался» с амплитудой 6°C за 10 минут. Причина оказалась банальной — датчик на подаче стоял в гильзе, но без термопасты, плюс сама гильза была ввинчена в отвод на 90°, где поток завихряется. После переноса на прямой участок и заполнения гильзы пастой колебания ушли в 0,5°C.

4. Ошибки в размещении расходомеров

Для **узла учета** расходомер — один из самых чувствительных элементов. Он не любит ни завихрений, ни перекосов, ни воздуха в системе.

Что часто нарушают

• ставят расходомер сразу после насоса;
• размещают его после резкого поворота трубопровода;
• не выдерживают требуемые прямые участки;
• оставляют возможность для частичного заполнения трубы;
• не обеспечивают правильную горизонталь или вертикаль монтажа по паспорту прибора.

Помимо длины прямых участков, критично соблюдать ориентацию. Электромагнитные расходомеры требуют, чтобы труба всегда была полностью заполнена — даже небольшой воздушный пузырь вызывает сбой. Поэтому их нельзя монтировать в верхних точках системы или на участках, где возможно опорожнение. Ультразвуковые расходомеры чуть менее чувствительны, но для них важно соосное расположение датчиков и отсутствие налета на внутренней поверхности трубы.

Как это проявляется

• «прыгающие» значения расхода;
• ошибки в архиве;
• некорректный расчет тепловой энергии;
• проблемы при поверке и приемке.

5. Игнорирование условий для воздушников, дренажа и промывки

На чертеже это часто кажется мелочью, а на объекте — это то, без чего эксплуатация превращается в борьбу.

Что должно быть предусмотрено

• воздухоудаление в нужных точках;
• дренажные линии;
• возможность промывки узла;
• удобный доступ к сливным элементам.

Если этого нет, то при первой же остановке или ремонте узел начинает «ловить» воздух, а после заполнения — плохо выходит на режим. Практика показывает: воздухосборники нужно ставить в каждой верхней точке контура, где может скапливаться воздух — после теплообменника на подаче, на гребенке распределения, на обратном коллекторе. Автоматические воздухоотводчики (краны Маевского не подходят для больших ИТП) должны быть с отсечными клапанами — это даёт возможность заменить их без опорожнения узла.

6. Плохой доступ к приборам учета и регулирования

Иногда узел собран технически правильно, но обслуживать его невозможно: датчик спрятан за трубой, расходомер прижат к стене, клеммник автоматики закрыт соседним оборудованием.

Почему это ошибка

ИТП — это не декоративная конструкция. Его должны:

• осматривать;
• обслуживать;
• поверять;
• чистить;
• настраивать.

Если доступ неудобный, эксплуатация начнет откладывать обслуживание, а затем возникнут аварии и неточности в работе. По СП 41-101-95 минимальные расстояния для обслуживания — 600 мм от выступающих частей оборудования до стен и 800 мм между самими элементами. Но это скорее ориентир. Я обычно мысленно представляю себя с гаечным ключом: смогу ли я подлезть к клапану, снять привод, прочистить фильтр, не ударяясь локтями о соседние трубы? Если нет — компоновку нужно пересматривать на стадии проекта.

7. Отсутствие виброразвязки и учет влияния насосов

Если насосная группа работает рядом с измерительными приборами без учета вибрации и пульсаций, **монтаж ИТП** получается формально завершенным, но фактически нестабильным.

Что происходит

• датчики ловят шумы;
• расходомер видит «рваный» поток;
• арматура быстрее изнашивается;
• появляется гул в трубах.

Схема защиты простая: насосные агрегаты устанавливаем на виброопоры (резиновые или пружинные, в зависимости от массы), подключаем через гибкие вставки (сильфонные компенсаторы или армированные резиновые шланги). Это развязывает насос с трубопроводом и не передаёт вибрацию на корпус расходомера или теплосчётчика. Если этого не сделать, то вибрация с частотой 50 Гц (для насосов с 3000 об/мин) будет «долбить» по электронике прибора учёта, и через год-два она начнёт сбоить без видимых причин.

8. Неверная обвязка регулирующего клапана

Регулирующий клапан — это не просто «кран с приводом». Его работа зависит от перепада давления, схемы включения и корректной настройки.

Типовые ошибки

• клапан подобран без учета диапазона регулирования;
• нет балансировки по контуру;
• перепад давления на клапане нестабилен;
• привод установлен с нарушением инструкции;
• отсутствует защита от заклинивания.

Важный нюанс: клапан должен работать в диапазоне хода штока от 15% до 85%, в идеале — 20-80%. Если при расчётных нагрузках он открыт на 5% или закрыт на 95%, то любое возмущение будет вызывать резкие скачки. Это говорит о неверном подборе Kv (пропускной способности). Правильно подобранный клапан при среднем положении штока должен обеспечивать расчётный расход при реальном перепаде давления, а не при том, что написан в проекте «с запасом».

Итог

Контур не держит температуру, а автоматика начинает работать рывками.

9. Неправильная настройка автоматики после монтажа

Даже хороший **узел регулирования** можно испортить одной неправильной уставкой. Самая частая проблема — пусконаладку проводят формально: проверили, что «включается», и на этом остановились.

Что забывают проверить

• корректность датчиков;
• соответствие уставок проекту;
• логику работы при переходных режимах;
• аварийные сценарии;
• ограничения по температуре и давлению;
• приоритет контуров отопления и ГВС.

Отдельно упомяну ПИД-регуляторы. На многих дешёвых контроллерах стоят заводские настройки: пропорциональная полоса 20°C, время интегрирования 300 секунд. Для быстрых контуров ГВС это слишком медленно — температура будет гулять. А для инерционного отопления, наоборот, излишне резко. Поэтому параметры нужно адаптировать под конкретный объект: снять переходную характеристику, определить постоянную времени контура и только потом выставлять уставки.

10. Отсутствие согласования между проектом, монтажом и эксплуатацией

Это уже не чисто техническая, а организационная ошибка, но она встречается постоянно.

Когда проектировщик закладывает одну схему, монтажники собирают вторую, а эксплуатация получает третью, **узел учета и регулирования** начинает жить своей жизнью. Потом никто не понимает, почему не сходятся показания, почему клапан шумит или почему температура в обратке не соответствует расчету.

Одно из распространённых последствий — «колхозные» доработки на месте. Чтобы хоть как-то запустить систему, монтажники накидывают байпас на клапан, меняют диаметры подводок, ставят другую арматуру. В результате гидравлический расчёт идёт лесом, а автоматика работает в нештатном режиме. Через год-два приходит новый инженер-эксплуатационник и вообще не понимает, что тут было спроектировано изначально.

Таблица: что чаще всего ломает работу ИТП

Как проверять монтаж ИТП до запуска

Чтобы не ловить проблемы после сдачи, я всегда советую идти по короткому, но жесткому чек-листу.

Проверка перед заполнением системы

1. Сверить фактическую обвязку с проектом.
2. Проверить направление потока на арматуре и приборе учета.
3. Убедиться, что стоят все фильтры и грязевики.
4. Проверить установку датчиков температуры и давления.
5. Оценить доступ к теплосчетчику, клапанам, приводам, клеммам.
6. Проверить наличие дренажа и воздухоудаления.
7. Осмотреть опоры, крепления, виброразвязку.

Проверка после заполнения

1. Удалить воздух из всех высоких точек.
2. Проверить герметичность соединений.
3. Посмотреть, нет ли шумов на расходе и в арматуре.
4. Сверить показания датчиков с фактическими температурами.
5. Проверить работу клапанов в ручном и автоматическом режиме.
6. Прогнать несколько циклов нагрева и стабилизации.

Проверка перед сдачей

• архив теплосчетчика читается корректно;
• пломбы и места установки соответствуют требованиям;
• автоматика выходит на заданные уставки;
• все обслуживаемые элементы доступны;
• эксплуатационная документация передана в полном объеме.

На что особенно обращать внимание при узле учета

Прямые участки и условия монтажа

У большинства приборов учета есть требования к длине прямых участков до и после расходомера. Их нельзя игнорировать «потому что места мало». Если места действительно мало, это нужно решать на этапе проектирования, а не на объекте. Вариантов несколько: перекомпоновать узел, использовать струевыпрямители, либо выбрать модель расходомера с пониженными требованиями к прямым участкам (например, некоторые ультразвуковые приборы допускают сокращение прямых участков до 2-3 Ду при наличии струевыпрямителя). Но это должно быть аргументировано поверочным расчётом и согласовано с производителем.

Температурные датчики

Датчики должны быть установлены так, чтобы измерять температуру теплоносителя, а не температуру трубы или воздуха вокруг нее. После монтажа обязательно проверить теплоизоляцию. Правильная гильза — заполненная термопастой и теплоизолированная снаружи, чтобы исключить влияние температуры воздуха в помещении на показания. На одном объекте при наладке я обнаружил разницу 7°C между показаниями датчика и образцовым термометром, установленным в ту же точку, только потому, что на датчике не было теплоизоляции, и он «остывал» от вентканала, который дул прямо на него.

Совместимость с теплосчетчиком

Иногда проблема не в установке, а в том, что комплектующие собраны из разных систем, которые плохо стыкуются по сигналам и логике работы. Это особенно заметно на объектах, где узел учета собирается «по наличию на складе». Напомню, что Правила коммерческого учёта (Постановление Правительства № 1034) требуют, чтобы все компоненты узла — расходомеры, термопреобразователи, тепловычислитель — были внесены в Госреестр средств измерений и имели действующие свидетельства о поверке. Кроме того, они должны быть совместимы: не каждый термопреобразователь Pt100 работает с любым вычислителем — нужно проверять тип подключения, диапазон измеряемых токов, разрешённую длину линии связи.

На что особенно обращать внимание при узле регулирования

Стабильность перепада давления

Если перепад скачет, регулятор будет работать нестабильно. На практике это означает: насосы, балансировка и клапаны должны рассматриваться как единая система, а не как отдельные узлы. В идеале на вводе должен стоять регулятор перепада давления, который гасит колебания внешней сети, а внутри контура — балансировочные клапаны на каждом стояке или теплопотребителе. Если внешний перепад «плавает» от 0,2 до 0,8 бар, то даже идеально подобранный клапан не вывезет — он будет то захлёбываться, то захлопываться. Решение здесь только одно: ставить регулятор перепада «до себя».

Логика автоматики

Автоматика должна не просто «открывать и закрывать» клапан, а делать это с учетом режима объекта. Для отопления, ГВС и вентиляции логика будет разной. Например, ГВС — приоритетный контур: при падении температуры ниже уставки клапан должен открываться быстрее, игнорируя погодную кривую отопления. Вентиляционные калориферы, напротив, могут работать с упреждением по температуре наружного воздуха, чтобы не допустить обмерзания. Всё это нужно закладывать в алгоритмы контроллера на этапе пусконаладки, а не полагаться на заводские настройки «универсального регулятора».

Режимы эксплуатации

Важно заранее понять:

• как система ведет себя при малой нагрузке;
• что происходит при ночном снижении температуры;
• как работает ИТП в межсезонье;
• какие аварийные сценарии предусмотрены.

Особенно актуален межсезонный режим, когда нагрузка падает до 10-20% от расчётной. Если клапан подобран «впритык» к максимальному расходу, то при снижении нагрузки он будет работать в зоне 5-10% открытия, где характеристика крайне нелинейна. Это гарантированный шум, кавитация и быстрый износ седла. Поэтому подбор клапана нужно делать не только на номинальный, но и на минимальный расход, с проверкой, попадает ли он в регулируемый диапазон.

Практический вывод: где чаще всего экономить нельзя

Если коротко, то экономить нельзя на следующем:

• качественной фильтрации;
• корректной установке датчиков;
• соблюдении схемы узла учета;
• доступе к обслуживаемым элементам;
• пусконаладке с реальной проверкой режимов;
• нормальной документации.

Именно эти вещи определяют, будет ли **монтаж ИТП** просто «собран», или узел реально будет работать годами без постоянных жалоб. Добавлю сюда ещё один пункт, неочевидный на первый взгляд: подготовка теплоносителя. Если система не промыта после монтажа или в первичном контуре нет ХВО, никакие дорогие клапаны и расходомеры не проживут больше двух-трёх отопительных сезонов.

Частые признаки, что ИТП смонтирован с ошибками

Если объект уже запущен, вот симптомы, которые почти всегда указывают на проблемы в **узле учета и регулирования**:

• расход тепла не сходится с фактическим режимом;
• температура в помещениях гуляет;
• шумит регулирующий клапан или трубопровод;
• часто забиваются фильтры;
• автоматика «ищет» уставку и не стабилизируется;
• есть расхождение между подачей и обраткой;
• эксплуатация постоянно переводит узел в ручной режим.

Если вы видите 2–3 признака сразу, узел стоит разбирать по схеме, а не «докручивать» настройками. Обычно я рекомендую в такой ситуации выключить автоматику, перейти на ручное управление клапаном и снять статические характеристики: зависимость температуры в обратке от положения клапана, расход при разных перепадах, стабильность температуры подачи. Это даёт объективную картину, а не «ощущения» эксплуатации.

FAQ

Что важнее в ИТП: узел учета или узел регулирования?

Оба одинаково важны. Узел учета отвечает за корректные показания, узел регулирования — за стабильный режим работы здания. Ошибка в любом из них дает проблемы.

Можно ли исправить ошибки после запуска ИТП?

Да, но не все. Часть проблем устраняется перенастройкой автоматики и доработкой обвязки. Но если прибор учета установлен с нарушением требований, иногда приходится переделывать узел.

Почему ИТП шумит после монтажа?

Чаще всего из-за неправильного перепада давления, ошибок в обвязке клапана, воздуха в системе или неверного подбора арматуры.

Как понять, что датчик температуры стоит неправильно?

Если регулятор ведет себя нестабильно, а фактическая температура заметно отличается от показаний, датчик нужно проверить первым. Часто проблема в глубине установки, теплоконтакте или месте размещения.

Нужна ли обязательная пусконаладка?

Да. Без полноценной пусконаладки ИТП может быть собран механически правильно, но работать нестабильно или с ошибками учета.

Заключение

**Монтаж ИТП** — это всегда проверка дисциплины на всех этапах: проект, поставка, сборка, пусконаладка и эксплуатация. Самые дорогие ошибки в **узлах учета и регулирования** обычно выглядят невинно: не тот участок трубы, неудачное место для датчика, забытый фильтр, неудобный доступ, неверная настройка. Но именно из таких мелочей потом рождаются перерасход тепла, споры по счетам, жалобы на микроклимат и постоянные выезды на объект.

Если подходить к ИТП как к системе, а не как к набору оборудования, большинство проблем можно снять еще до запуска. А это и есть нормальная инженерная работа.
